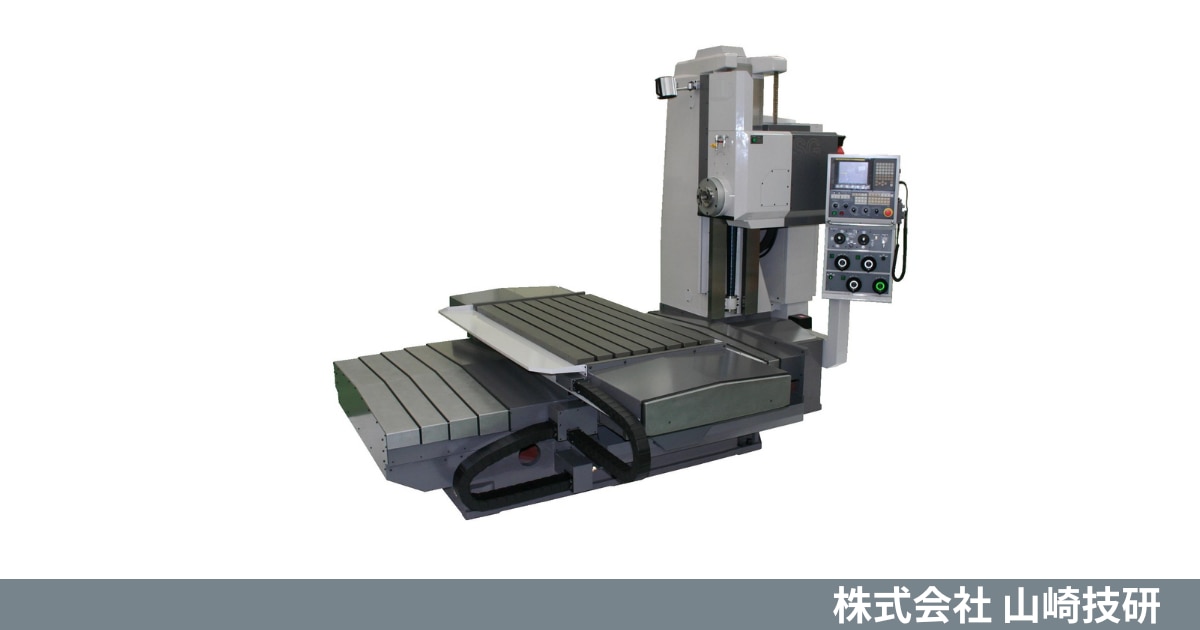

山崎技研 横形NCフライス盤 YZBシリーズ
製品情報
基本情報
メーカー名 ： 山崎技研
シリーズ名 ： YZBシリーズ
製品カテゴリ ： 横形NCフライス盤
操作性と接近性に優れ、汎用的な加工からNCプログラム運転、ATCによる自動化まで、幅広いニーズに対応する横形NCフライス盤です。
概要
YZBシリーズは、広範な加工ニーズに対応する横形NCフライス盤です。オープン設計による優れた操作性と接近性に加え、高剛性・高精度を追求した箱形ベッド・コラム構造、およびキサゲ仕上げが特徴となります。汎用操作、簡易な入力による加工ガイダンス機能、複雑形状に対応するNCプログラム運転を標準搭載。一部機種においては、ATC（自動工具交換装置）による自動化も実現可能です。主軸機構は、省エネルギー設計と高トルクを両立し、多様な被削材への対応能力を有します。また、操作性を重視した集中操作盤を実装し、作業者のストレスを軽減します。YZBシリーズは高精度、高機能、高操作性を兼ね備え、多様な加工ニーズに対応します。
特徴
- 操作と接近性を両立した設計
全機種統一のテーブル高さ820mmは、作業者へ良好な接近性を提供。オープンタイプの構造は、ワークへのアクセスを容易にし、段取りや加工中の確認作業を円滑にします。これにより、作業効率の向上と負担軽減に貢献します。
- 使い勝手を最大限に引き出す集中操作
各軸独立ハンドル・レバー類や最適配置スイッチ・ボタン類により、直感的でストレスのない操作を実現。デバックハンドル機能やDNC運転にも対応し、多様な運転方式をサポートすることで、使い勝手の良さを追求しています。
- 省エネ構造と十分な低速トルクを確保した主軸機構
主軸は、NCRシリーズで16段ギヤ変速、SG・ATCシリーズで自動2段ギア変速を採用し、省エネ構造を実現。主軸モーターを熱源から分離することで熱変位を抑制し、11/15kWモーターでも十分な低速トルクを確保、幅広い加工条件に対応可能です。リジットタップ機能も搭載しています。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | YZB-100SG | YZB-100ATC |
基本情報 | メーカー | ー | 山崎技研 | 山崎技研 |
|---|---|---|---|---|
種類 | ー | 横形NCフライス盤 | 横形NCフライス盤 | |
制御装置 | ー | FANUC SYSTEM | FANUC SYSTEM | |
テーブル | テーブルサイズ | mm | 1,400×800 | 1,400×800 |
最大積載質量 | kg | 約2,000 | 約2,000 | |
移動量 | X軸移動量（左右） | mm | 1,200 | 1,200 |
Y軸移動量（前後） | mm | 1,000 | 1,000 | |
Z軸移動量（上下） | mm | 1,000 | 1,000 | |
主軸 | 主軸テーパ穴 | ー | 7/24テーパ ISO No. 50 | 7/24テーパ ISO No. 50 |
主軸回転速度 | min⁻¹ | 3,000 | 3,000 | |
ツールシャンク形式 | ー | ー | BT50 | |
ATC | 工具本数 | 本 | ー | 30 |
設置仕様 | 機械寸法（W×D×H） | mm | 3,925×3,985×2,680 | 4,229×4,608×2,680 |
機械質量 | kg | 約8,000 | 約9,000 |
