ヤマザキ マザック 複合加工機 INTEGREX e-H シリーズ

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  シリーズ名  : IINTEGREX e-H シリーズ
  製品カテゴリ  :  複合加工機
  関連リンク: メーカーHP

長尺・大径ワークの旋削からミル加工までワンチャッキングで全加工!大きな振りとY軸ストロークで多様な加工に対応し、工程集約と生産性向上を実現します。

概要

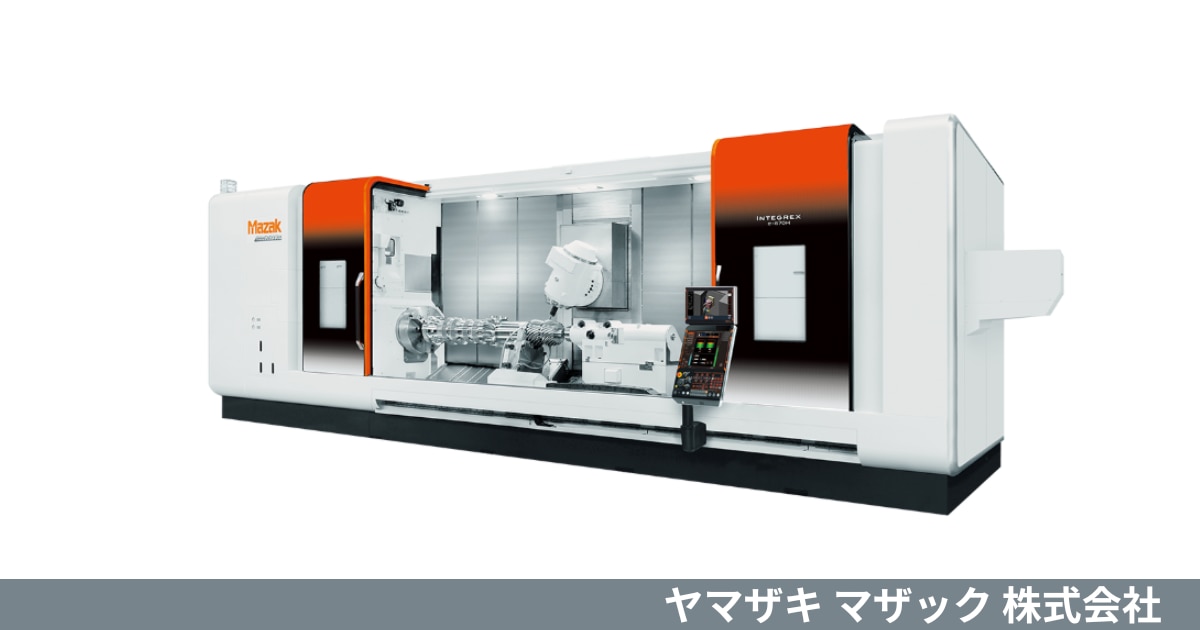

INTEGREX e-Hシリーズは、長尺・大径ワークの旋削加工からミーリング加工までをワンチャッキングで完了できる先進的な横形複合加工機です。大きな振りとY軸ストロークを備え、大物加工に対応できます。

素材から完成品までの全工程を一台の機械で完結させることで、段取り工程を削減し、生産リードタイムの大幅な短縮や高精度化が期待できます。
さらに、取付治具費や設備費、機械設置スペース、そして省エネといった多くの面で効果を発揮します。
高剛性構造と高出力の旋削主軸、ミル主軸の採用により、高い生産性を実現します。お客様が求める様々な加工に対応するため、多彩な機能が準備されています。

特徴

  • 大物加工に対応する大きな振りとY軸ストロークを保持
    大きな振りを確保することで、大径ワークの加工が可能になります。また、クラス最大のY軸ストロークを持つことで、C軸位置決めなしで一度に加工できるため、加工ピッチ精度やキー溝直進精度の必要なワークをより高精度に加工できます。

  • 工程集約と加工能力のさらなる拡充を実現する多彩な機能を準備
    素材から完成品までの一連の加工を一台の機械で行えるため、段取り替えの回数を減らし、リードタイムを短縮できます。さらに、高精度加工や治具費用の削減にもつながり、お客様の生産効率向上に大きく貢献。総合的なコスト削減を実現します。

  • さらなる生産性向上を可能にする革新的なマザトロールCNC装置 MAZATROL SmoothAi を搭載
    高い操作性と高速・高精度制御に加え、AIによるプログラミングのサポートやデジタルツインによる事前のシミュレーションなどが可能です。これにより、加工時間の短縮や品質の向上、そして自動化への対応能力が向上し、より効率的な生産体制を構築。次世代の製造環境に対応します。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

INTEGREX e-500H
1500U

INTEGREX e-500H
3000U

INTEGREX e-500H
4000U

INTEGREX e-500H-S
1500U

INTEGREX e-500H-S
3000U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

種類

横形複合加工機

横形複合加工機

横形複合加工機

横形複合加工機

横形複合加工機

制御装置

MAZATROL SmoothAi

MAZATROL SmoothAi

MAZATROL SmoothAi

MAZATROL SmoothAi

MAZATROL SmoothAi

加工能力

振り

mm

Φ820

Φ820

Φ820

Φ820

Φ820

最大加工径

mm

Φ820

Φ820

Φ820

Φ820

Φ820

最大加工長さ

mm

移動量

X軸移動量

mm

870

870

870

870

870

Y軸移動量

mm

500

500

500

500

500

Z軸移動量

mm

1,598

3,122

4,138

1,598

3,122

主軸

チャックサイズ

インチ

15~21

15~21

15~21

15~21

15~21

主軸回転速度

min⁻¹

3,300

3,300

3,300

3,300

3,300

第2主軸回転速度

min⁻¹

3,300

3,300

ミル主軸回転速度

min⁻¹

10,000

10,000

10,000

10,000

10,000

設置仕様

機械寸法(W×D×H)

mm

6,540×4,600×3,220

8,040×4,600×3,220

9,594×4,600×3,220

7,140×4,600×3,220

8,640×4,600×3,220

機械質量

kg

22,600

28,600

32,600

23,800

29,800

区分

項目

単位

INTEGREX e-670H
3000U

INTEGREX e-670H
4000U

INTEGREX e-670H
6000U

INTEGREX e-670H-S
3000U

INTEGREX e-670H-S
4000U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

種類

横形複合加工機

横形複合加工機

横形複合加工機

横形複合加工機

横形複合加工機

制御装置

MAZATROL SmoothAi

MAZATROL SmoothAi

MAZATROL SmoothAi

MAZATROL SmoothAi

MAZATROL SmoothAi

加工能力

振り

mm

Φ1,070

Φ1,070

Φ1,070

Φ1,070

Φ1,070

最大加工径

mm

Φ1,070

Φ1,070

Φ1,070

Φ1,070

Φ1,070

最大加工長さ

mm

移動量

X軸移動量

mm

1,025

1,025

1,025

1,025

1,025

Y軸移動量

mm

670

670

670

670

670

Z軸移動量

mm

3,122

4,138

6,170

3,122

4,138

主軸

チャックサイズ

インチ

18~32

18~32

18~32

18~32

18~32

主軸回転速度

min⁻¹

1,600

1,600

1,000

1,600

1,600

第2主軸回転速度

min⁻¹

1,600

1,600

ミル主軸回転速度

min⁻¹

10,000

10,000

10,000

10,000

10,000

設置仕様

機械寸法(W×D×H)

mm

8,465×5,100×3,886

9,481×5,100×3,886

12,173×5,100×3,886

9,125×5,100×3,886

10,141×5,100×3,886

機械質量

kg

31,000

36,000

44,500

33,000

38,000

区分

項目

単位

INTEGREX e-800H
4000U

INTEGREX e-800H
6000U

INTEGREX e-800H
8000U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

種類

横形複合加工機

横形複合加工機

横形複合加工機

制御装置

MAZATROL SmoothAi

MAZATROL SmoothAi

MAZATROL SmoothAi

加工能力

振り

mm

Φ1,300

Φ1,300

Φ1,300

最大加工径

mm

Φ1,300

Φ1,300

Φ1,300

最大加工長さ

mm

移動量

X軸移動量

mm

1,300

1,300

1,300

Y軸移動量

mm

800

800

800

Z軸移動量

mm

4,380

6,380

8,380

主軸

チャックサイズ

インチ

24~50

24~50

24~50

主軸回転速度

min⁻¹

700

700

700

第2主軸回転速度

min⁻¹

ミル主軸回転速度

min⁻¹

10,000

10,000

10,000

設置仕様

機械寸法(W×D×H)

mm

12,000×6,000×4,650

14,000×6,000×4,650

16,000×6,000×4,650

機械質量

kg

78,600

87,300

96,500
