ヤマザキ マザック 複合加工機
製品情報
基本情報
メーカー名 ： ヤマザキ マザック
シリーズ名 ：INTEGREX e-V シリーズ
製品カテゴリ ： 複合加工機
関連リンク： メーカーHP

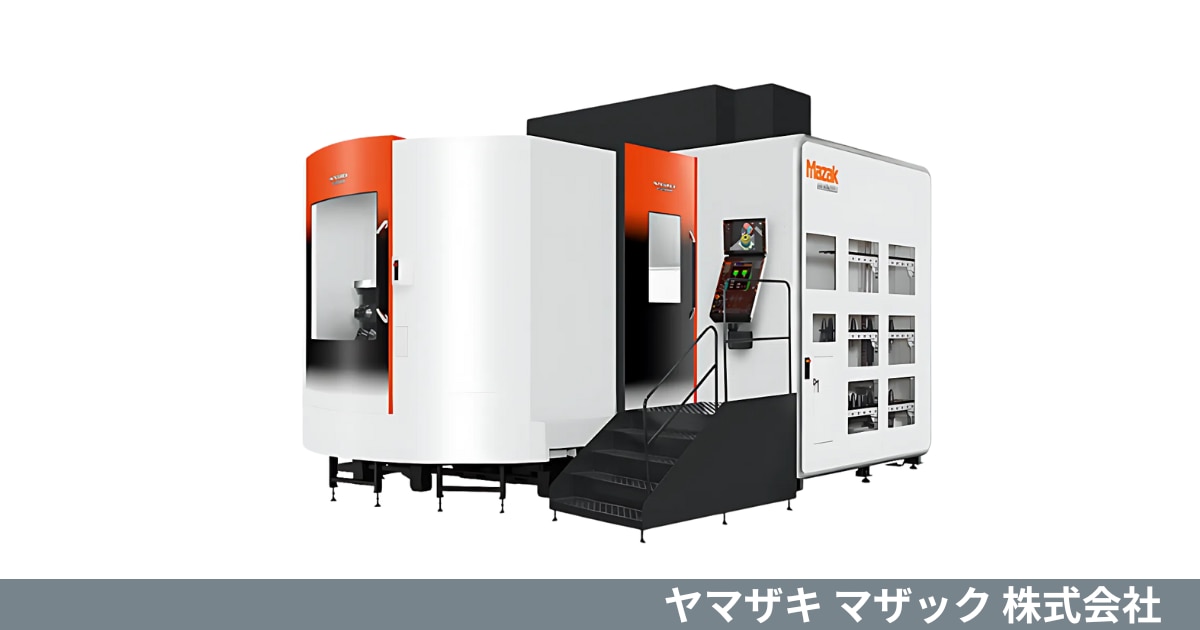

INTEGREX e-Vは門形構造と5軸制御、旋削機能も備え、複雑な大物部品の高精度かつ高能率な加工を実現する門形複合加工機シリーズです。
概要
INTEGREX e-Vは、門形構造によりワーク上面のミル加工が容易にでき、安定した加工精度と生産性向上を実現する製品です。
チルト可能な主軸ユニットを備え、側面、上面、斜め面加工に加え、5軸制御による自由曲面加工も可能。
テーブルに旋削主軸を一体化したことで、旋削加工が行えます。
これにより、従来、工程を分けていた加工が、素材を一度取り付けるだけで部品を完成させられるため、仕掛在庫削減やリードタイム短縮に貢献します。また、同時加工により精度向上も実現。
これらの特徴により、複雑な大物部品の生産性向上に最適な機械といえます。
特徴
- 多面加工、5軸制御による自由曲面加工、旋削加工が可能な門形複合加工機
大物ワークの上面加工や多面加工に優れています。
チルト主軸と5軸制御で複雑な自由曲面加工を実現します。さらに、INTEGREX e-Vはテーブル旋削機能も備え、工程集約による高生産性を追求。一台で多様な加工ニーズに対応します。 - 安定した高精度加工を実現する高剛性構造
高剛性ベースや新型コラム、ローラガイドの採用により、重切削でも安定した精度を維持します。
また、主軸やボールねじの冷却機能は熱変位を効果的に抑制。B軸のローラギアカム駆動などにより、高精度な位置決めも可能です。 - ダイレクトドライブモータを採用した高トルク・高速位置決めテーブル
C軸にダイレクトドライブモータを採用しています。動力損失が少なく、高速送りやC軸加工時の高速切削送りを実現し、生産性向上に貢献します。
大径ワークの旋削に必要な高トルクと、最小入力単位0.0001°の高精度な位置決めを両立。多様な加工要求に応える性能を備えています。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | INTEGREX e-1250V/8 | INTEGREX e-1250V/8S |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | 門形複合加工機 | 門形複合加工機 | ||
制御装置 | ー | MAZATROL SmoothAi | MAZATROL SmoothAi | |
加工能力 | 最大旋削加工径（外径） | mm | Φ1,450 | Φ1,500 |
最大ワークサイズ | mm | Φ1,450 mm × 1,600 mm | Φ1,500 mm × 1,655 mm | |
移動量 | X軸移動量 | mm | 1,875 | 1,875 |
Y軸移動量 | mm | 1,250 | 1,250 | |
Z軸移動量 | mm | 1,345 | 1,345 | |
主軸 | チャックサイズ | インチ | ー | ー |
旋削主軸回転速度(テーブル） | min⁻¹ | 500 | 500 | |
ミル主軸回転速度 | min⁻¹ | 10,000 | 10,000 | |
設置仕様 | 機械寸法（W×D×H） | mm | 5,200× 8,010×4,400 | 5,200× 8,679×4,400 |
機械質量 | kg | 49,500 | 45,000 |
区分 | 項目 | 単位 | INTEGREX e-1600V/10 | INTEGREX e-1600V/10S |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | 門形複合加工機 | 門形複合加工機 | ||
制御装置 | ー | MAZATROL SmoothAi | MAZATROL SmoothAi | |
加工能力 | 最大旋削加工径（外径） | mm | Φ2,050 | Φ2,300 |
最大ワークサイズ | mm | Φ2,050 mm × 1,600 mm | Φ2,300 mm × 1,684 mm | |
移動量 | X軸移動量 | mm | 2,315 | 2,165 |
Y軸移動量 | mm | 1,600 | 1,600 | |
Z軸移動量 | mm | 1,345 | 1,345 | |
主軸 | チャックサイズ | インチ | ー | ー |
旋削主軸回転速度（テーブル） | min⁻¹ | 300 | 300 | |
ミル主軸回転速度 | min⁻¹ | 10,000 | 10,000 | |
設置仕様 | 機械寸法（W×D×H） | mm | 6,187 × 9,680 × 4,535 | 6,970×8,712× 4,535 |
機械質量 | kg | 58,000 | 46,700 |
区分 | 項目 | 単位 | INTEGREX e-1850V/12 | INTEGREX e-1850V/25S |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | 門形複合加工機 | 門形複合加工機 | ||
制御装置 | ー | MAZATROL SmoothAi | MAZATROL SmoothAi | |
加工能力 | 最大旋削加工径（外径） | mm | Φ2,350 | Φ3,500 |
最大ワークサイズ | mm | Φ2,350 × 1,800 mm | Φ3,500 × 1,800 mm | |
移動量 | X軸移動量 | mm | 3,055 | 3,055 |
Y軸移動量 | mm | 1,850 | 1,850 | |
Z軸移動量 | mm | 1,800 | 1,800 | |
主軸 | チャックサイズ | インチ | ー | -ー |
旋削主軸回転速度（テーブル） | min⁻¹ | 250 | 75 | |
ミル主軸回転速度 | min⁻¹ | 10,000 | 10,000 | |
設置仕様 | 機械寸法（W×D×H） | mm | 7,053 × 11,238 × 5,760 | 9,522 × 11,970 × 5,760 |
機械質量 | kg | 60,000 | 75,000 |
