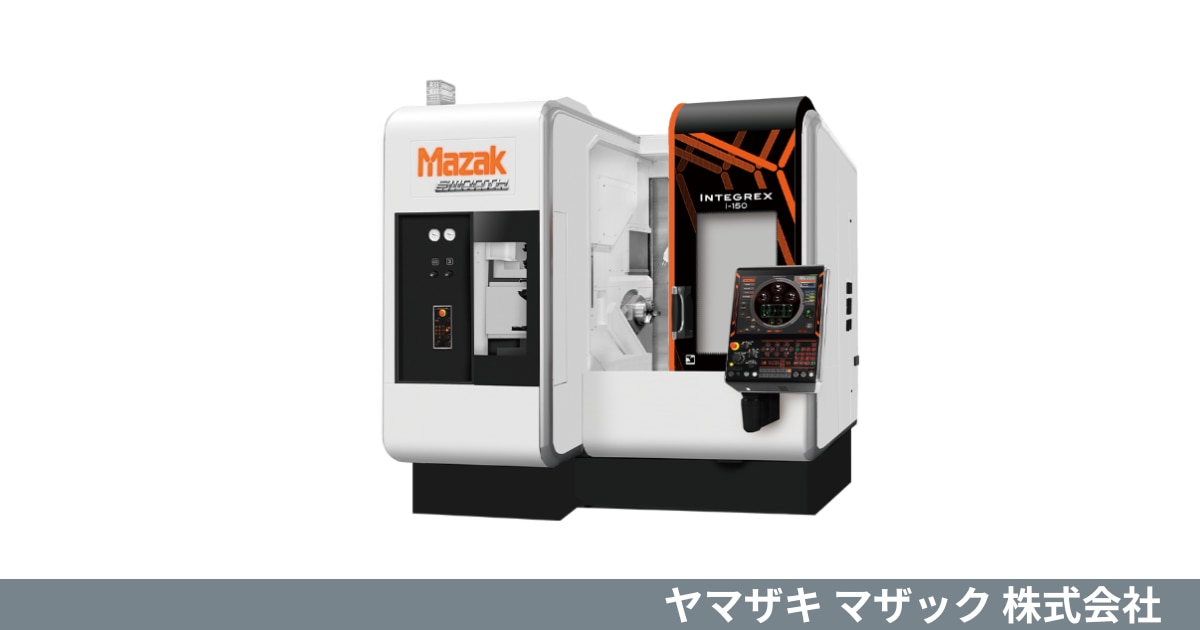

ヤマザキ マザック 複合加工機 INTEGREX i-150

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  製品名  :  INTEGREX i-150
  製品カテゴリ  :  複合加工機
  関連リンク: メーカーHP


省スペースなのにパワフル!広いY軸ストロークで多様な加工に対応し、ワークハンドリング装置で連続加工もお手のもの。賢く自動化を進めたい方にぴったりです。

概要

INTEGREX i-150は、コンパクトでありながら高い加工能力を兼ね備えた複合加工機です。同クラスの機械と比べて省スペースでありながら、Φ65 mmの棒材作業能力を持っています。広いY軸ストロークにより、幅広いワークの加工に対応。また、ワークハンドリング装置と回転センタを活用することで、1工程・2工程の連続加工もスムーズに行え、自動化による生産性向上が期待できます。小さな角物ワークの加工がメインで工場のスペースに制約のあるお客様には、まさに最適な一台です。

特徴

  • 省スペースと高い加工能力の両立
    第二主軸付きの同クラス機よりもコンパクトなフロアスペースを実現。それにもかかわらず、ワンクラス上の機械と同等のΦ65 mmの棒材作業能力を備えています。工場スペースを有効活用したいが性能面では妥協したくないという要求に応える製品です。

  • 大きなY軸ストローク
    実績のある直交Y軸構造を採用し、±100 mmという余裕のあるY軸ストロークを確保しています。これにより、幅広いアプリケーションへの対応が可能。従来は加工が難しかった形状のワークにも、積極的にトライできる機能性を提供します。

  • 回転センタとワークハンドリング装置による多彩な加工と自動化を実現
    ワークハンドリング装置により、第一主軸で加工の終わったワークを把握し、90°旋回保持したままでワーク背面の加工(ミル加工のみ)が可能になります。
    さらに、オプションのバーフィーダやワークアンローダを組み合わせることで、棒材からの完全自動化も実現。まさに頼れる相棒として、生産性アップに大きく貢献します。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

NTEGREX i-150

基本情報

メーカー

ヤマザキ マザック

種類

横形複合加工機

制御装置

MAZATROL SmoothX

加工能力

振り

mm

Φ400

最大加工径

mm

Φ340

最大加工長さ

mm

385

移動量

X軸移動量

mm

370

Y軸移動量

mm

200

Z軸移動量

mm

435

主軸

チャックサイズ

インチ

 6

主軸回転速度

min⁻¹

5,000

ミル主軸回転速度

min⁻¹

12,000

設置仕様

機械寸法(W×D×H)

mm

2,320 × 2,500 × 2,500

機械質量

kg

7,300 (ワークハンドリング仕様) / 7,100 (チャッカ仕様)
