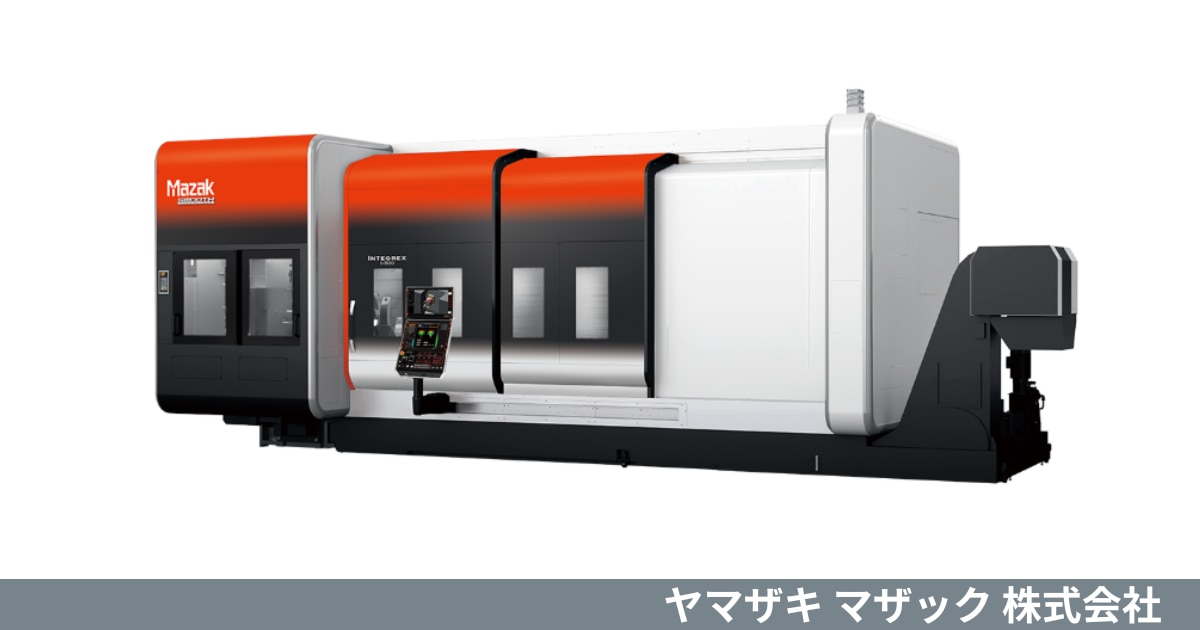

ヤマザキ マザック 複合加工機 INTEGREX i-500

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  製品名  : INTEGREX i-500
  製品カテゴリ  :  複合加工機
  関連リンク: メーカーHP

多様な仕様で幅広い加工ニーズに応え、専用機の必要な加工も取り込み工程集約を実現する、生産性の高い複合加工機です。

概要

INTEGREX i-500は、豊富な仕様展開により、さまざまな加工ニーズに対応する複合加工機です。INTEGREX i シリーズの優れた操作性とコンパクトさはそのままに、INTEGREX e-H シリーズと同等レベルの加工エリアを実現しています。旋削主軸の高馬力化や機械構造の高剛性化も推進され、さらなる高精度加工を追求しました。
ベースやキャレッジ、ミル主軸などの構造を見直し、熱変位対策や真直度向上を図ることで、従来機を上回る高剛性・高精度の機械を開発しています。
また、エンドミルによるギア加工やホブ加工、ロングドリル加工など、これまで専用機で対応してきた加工を取り込むことで、一層の工程集約を実現し、高い生産性を実現いたします。

特徴

  • INTEGREX i シリーズの優れた操作性とコンパクトさに加えて、INTEGREX e-H シリーズと同等の加工エリアを実現
    新規設計されたコンパクトなミル主軸(標準仕様)は、全長が従来より17%短くなり、加工範囲の拡大と干渉領域の削減につながりました。最大の振り・加工径はΦ700mm、Y軸ストロークは430mmと、余裕のある加工エリアを確保。高い操作性を維持しながらも、広い作業空間で効率的な加工が可能です。

  • さらなる複合加工機能を搭載。エンドミルによるギア加工、ホブ加工、ロングドリル加工など専用機で対応してきた加工を取り込み、一層の工程集約を実現
    オプションのロングドリルストッカをテールストック/第2主軸上部に配置でき、径の異なる深穴加工も他の機械に分けることなく1台で完了できます。
    さらに、下刃物台の装着により、バランス加工や左右主軸を使った2個同時加工も可能となり、加工時間の大幅な短縮を実現しました。

  • 幅広いアプリケーションに対応する、進化したINTEGREX
    大径・長尺ワーク対応の心間バリエーションに加え、テールストック、第2主軸、下刃物台仕様が選択可能です。また、旋削・ミル主軸も多彩な仕様を展開しており、あらゆる業種の部品加工に最適なカスタマイズができます。
    革新的なMAZATROL SmoothAi CNC装置がAIやデジタルツインを活用し、生産性向上を強力にサポート。多様化する製造ニーズに柔軟に対応します。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

INTEGREX i-500
1500U

INTEGREX i-500
2500U

INTEGREX i-500
3000U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

種類

横形複合加工機

横形複合加工機

横形複合加工機

制御装置

MAZATROL SmoothAi

MAZATROL SmoothAi

MAZATROL SmoothAi

加工能力

振り

mm

Φ700

Φ700

Φ700

最大加工径

mm

Φ700

Φ700

Φ700

最大加工長さ

mm

1,574

2,594

3,074

移動量

X軸移動量

mm

845

845

845

Y軸移動量

mm

430

430

430

Z軸移動量

mm

1,640

2,660

3,140

主軸

チャックサイズ

インチ

10

10

10

主軸回転速度

min⁻¹

4,000

4,000

4,000

第2主軸回転速度

min⁻¹

ミル主軸回転速度

min⁻¹

12,000

12,000

12,000

設置仕様

機械寸法(W×D×H)

mm

5,595×3,400×2,950

6,980×3,400×2,950

7,280×3,400×2,950

機械質量

kg

21,300

23,500

24,200

区分

項目

単位

INTEGREX i-500S
1500U

INTEGREX i-500S
2500U

INTEGREX i-500S
3000U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

種類

横形複合加工機

横形複合加工機

横形複合加工機

制御装置

MAZATROL SmoothAi

MAZATROL SmoothAi

MAZATROL SmoothAi

加工能力

振り

mm

Φ700

Φ700

Φ700

最大加工径

mm

Φ700

Φ700

Φ700

最大加工長さ

mm

1,574

2,594

3,074

移動量

X軸移動量

mm

845

845

845

Y軸移動量

mm

430

430

430

Z軸移動量

mm

1,640

2,660

3,140

主軸

チャックサイズ

インチ

10

10

10

主軸回転速度

min⁻¹

4,000

4,000

4,000

第2主軸回転速度

min⁻¹

4,000

4,000

4,000

ミル主軸回転速度

min⁻¹

12,000

12,000

12,000

設置仕様

機械寸法(W×D×H)

mm

5,595×3,400×2,950

6,980×3,400×2,950

7,775×3,400×2,950

機械質量

kg

21,900

24,100

25,500

区分

項目

単位

INTEGREX i-500ST
1500U

INTEGREX i-500ST
2500U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

種類

横形複合加工機

横形複合加工機

制御装置

MAZATROL SmoothAi

MAZATROL SmoothAi

加工能力

振り

mm

Φ700

Φ700

最大加工径

mm

Φ700

Φ700

最大加工長さ

mm

1,574

2,594

移動量

X軸移動量

mm

845

845

Y軸移動量

mm

430

430

Z軸移動量

mm

1,640

2,660

主軸

チャックサイズ

インチ

10

10

主軸回転速度

min⁻¹

4,000

4,000

第2主軸回転速度

min⁻¹

4,000

4,000

ミル主軸回転速度

min⁻¹

12,000

12,000

設置仕様

機械寸法(W×D×H)

mm

5,595×3,400×2,950

6,980×3,400×2,950

機械質量

kg

22,300

24,500
