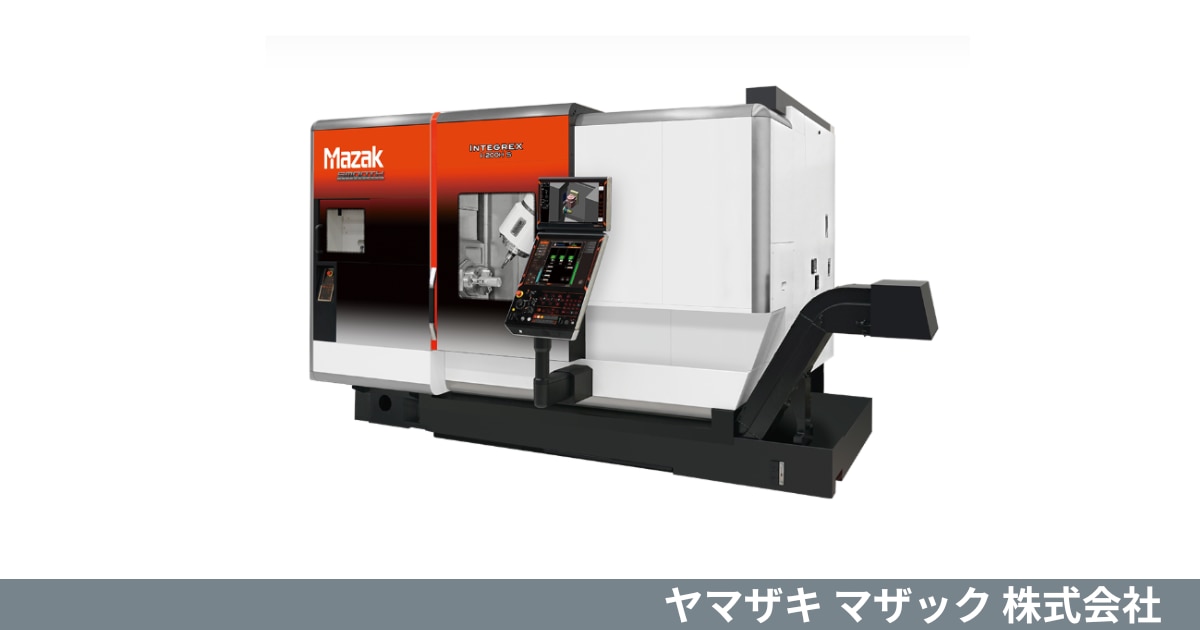

ヤマザキ マザック 複合加工機 INTEGREX i-H シリーズ
製品情報
基本情報
メーカー名 ： ヤマザキ マザック
シリーズ 名 ： INTEGREX i-H シリーズ
製品カテゴリ ： 複合加工機
関連リンク： メーカーHP
AI・デジタルツイン技術で高効率なデジタル製造を実現し、自動化にも柔軟に対応でき、お客様の生産現場を次のレベルへ導く次世代の複合加工機です。
概要
INTEGREX i-H シリーズは、変化し続ける製造現場のニーズにいち早く対応するために進化しました。AI学習機能を活用した３D CADデータからの加工プログラム自動生成や、AI分析による加工の最適化と安定した加工精度が自慢です。さらに、デジタルツイン技術により、オフィスでのデジタル段取りが可能になり、実機の段取り作業時間を短縮し、初品や試作品の立ち上げをスピードアップします。また、多関節ロボットによる最新の自動化システムにも対応しており、お客様の生産現場を強力にサポートします。機械本体のデザインも一新され、自動化への対応力が向上し、より大きな加工エリアとY軸ストロークを実現しています。旋削主軸やミル主軸も多彩な仕様を選べるので、様々な加工ニーズに応えることができます。
特徴
- 機械本体正面のフラットデザイン化により、多関節ロボットや素材ストッカなど周辺機器との接近性と連携性が大幅に向上
フラットなデザインにより、機械の前面にロボットやストッカを近接して設置できるようになりました。ワークの搬入出はもちろん、チャック爪の供給や特殊な工具の交換といった様々な段取り作業をロボットに任せることが容易になり、自動化システムをよりスマートに構築できます。また、後から自動化システムを追加することも可能です。生産効率の大幅な向上を実現しました。 - 旋削主軸の強化と、機械構造の高剛性化を実現
高トルク・高出力な旋削主軸と機械自体の剛性向上により、よりパワフルで安定した加工が可能になりました。難削材の加工にもより一層対応できるようになり、高精度な加工を長期にわたって維持できる構造を備えています。ビルトインモータ主軸の採用で、振動も抑えられ、優れた仕上がり面品質が得られます。安定した生産性の向上に貢献します。 - 対象ワークを拡げる大きな加工エリアとY軸ストローク
Y軸のストロークが拡大したことで、これまでよりも大きなワークや、より複雑な形状のワークの加工が可能になりました。また、コンパクトなミル主軸を採用したことで、干渉を気にせず、より広い範囲を加工できるようになりました。ストロークが必要な特殊な工具を使った加工にも対応できるため、適用範囲が大幅に拡大します。多様な加工ニーズに柔軟に対応します。 - AI、デジタルツイン、自動化に対応するCNC装置 MAZATROL SmoothAiを搭載
最新のCNC装置、MAZATROL SmoothAiは、AIが過去の加工データから学習し、最適な加工プログラムを自動で作成します。デジタルツイン技術を使えば、オフィスで仮想的に機械を操作して段取り作業を進められるため、実機での作業時間を大幅に短縮できます。さらに、自動化システムとの連携も強化されており、より効率的な生産体制を構築する強力なツールとなります。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | INTEGREX i-100H | INTEGREX i-100H S | INTEGREX i-100H ST |
|---|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック |
種類 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | ||
制御装置 | ー | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | |
加工能力 | 振り | mm | Φ600 | Φ600 | Φ600 |
最大加工径 | mm | Φ600 | Φ600 | Φ600 | |
最大加工長さ | mm | 590 | 850 | 850 | |
移動量 | X軸移動量 | mm | 535 | 535 | 535 |
Y軸移動量 | mm | 210 | 210 | 210 | |
Z軸移動量 | mm | 640 | 900 | 900 | |
主軸 | チャックサイズ | インチ | 6 | 6 | 6 |
主軸回転速度 | min⁻¹ | 6,000 | 6,000 | 6,000 | |
第2主軸回転速度 | min⁻¹ | － | 6,000 | 6,000 | |
ミル主軸回転速度 | min⁻¹ | 12,000 | 12,000 | 12,000 | |
設置仕様 | 機械寸法（W×D×H） | mm | 3,415×2,170×2,250 | 3,415×2,170×2,250 | 3,415×2,170×2,500 |
機械質量 | kg | 9,930 | 10,830 | 11,530 |
区分 | 項目 | 単位 | INTEGREX i-200H | INTEGREX i-200H S | INTEGREX i-200H ST |
|---|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック |
種類 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | ||
制御装置 | ー | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | |
加工能力 | 振り | mm | Φ600 | Φ600 | Φ600 |
最大加工径 | mm | Φ600 | Φ600 | Φ600 | |
最大加工長さ | mm | 590 | 850 | 850 | |
移動量 | X軸移動量 | mm | 535 | 535 | 535 |
Y軸移動量 | mm | 210 | 210 | 210 | |
Z軸移動量 | mm | 640 | 900 | 900 | |
主軸 | チャックサイズ | インチ | 8 | 8 | 8 |
主軸回転速度 | min⁻¹ | 5,000 | 5,000 | 5,000 | |
第2主軸回転速度 | min⁻¹ | － | 5,000 | 5,000 | |
ミル主軸回転速度 | min⁻¹ | 12,000 | 12,000 | 12,000 | |
設置仕様 | 機械寸法（W×D×H） | mm | 3,505×2,170×2,250 | 3,505×2,170×2,250 | 3,505×2,170×2,500 |
機械質量 | kg | 10,780 | 11,130 | 11,830 |
区分 | 項目 | 単位 | INTEGREX i-250H 1000U | INTEGREX i-250H 1500U | INTEGREX i-250HS 1000U | INTEGREX i-250H S 1500U | INTEGREX i-250H ST 1500U |
|---|---|---|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック |
種類 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | ||
制御装置 | ー | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | |
加工能力 | 振り | mm | Φ 670 | Φ 670 | Φ 670 | Φ 670 | Φ 670 |
最大加工径 | mm | Φ 670 | Φ 670 | Φ 670 | Φ 670 | Φ 670 | |
最大加工長さ | mm | 1,011 | 1,519 | 1,011 | 1,519 | 1,519 | |
移動量 | X軸移動量 | mm | 695 | 695 | 695 | 695 | 695 |
Y軸移動量 | mm | 300 | 300 | 300 | 300 | 300 | |
Z軸移動量 | mm | 1,077 | 1,585 | 1,077 | 1,585 | 1,585 | |
主軸 | チャックサイズ | インチ | 8 | 8 | 8 | 8 | 8 |
主軸回転速度 | min⁻¹ | 5,000 | 5,000 | 5,000 | 5,000 | 5,000 | |
第2主軸回転速度 | min⁻¹ | － | － | 5,000 | 5,000 | 5,000 | |
ミル主軸回転速度 | min⁻¹ | 12,000 | 12,000 | 12,000 | 12,000 | 12,000 | |
設置仕様 | 機械寸法（W×D×H） | mm | 4,175×2,700×2,715 | 4,995×2,700×2,715 | 4,175×2,700×2,715 | 4,995×2,700×2,715 | 4,995×2,700×2,715 |
機械質量 | kg | 13,150 | 14,450 | 13,450 | 14,750 | 16,500 |
区分 | 項目 | 単位 | INTEGREX i-350H 1000U | INTEGREX i-350H 1500U | INTEGREX i-350H 2500U | INTEGREX i-350H S 1500U | INTEGREX i-350H S 2500U | INTEGREX i-350H ST 1500U |
|---|---|---|---|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック |
種類 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | ||
制御装置 | ー | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | |
加工能力 | 振り | mm | Φ 670 | Φ 670 | Φ 670 | Φ 670 | Φ 670 | Φ 670 |
最大加工径 | mm | Φ 670 | Φ 670 | Φ 670 | Φ 670 | Φ 670 | Φ 670 | |
最大加工長さ | mm | 1,011 | 1,519 | 2,500 | 1,519 | 2,500 | 1,519 | |
移動量 | X軸移動量 | mm | 695 | 695 | 695 | 695 | 695 | 695 |
Y軸移動量 | mm | 300 | 300 | 300 | 300 | 300 | 300 | |
Z軸移動量 | mm | 1,077 | 1,585 | 2,566 | 1,585 | 2,566 | 1,585 | |
主軸 | チャックサイズ | インチ | 10 | 10 | 10 | 10 | 10 | 10 |
主軸回転速度 | min⁻¹ | 4,000 | 4,000 | 4,000 | 4,000 | 4,000 | 4,000 | |
第2主軸回転速度 | min⁻¹ | － | － | ー | 4,000 | 4,000 | 4,000 | |
ミル主軸回転速度 | min⁻¹ | 12,000 | 12,000 | 12,000 | 12,000 | 12,000 | 12,000 | |
設置仕様 | 機械寸法（W×D×H） | mm | 4,175×2,700×2,715 | 4,995×2,700×2,715 | 6,070×2,700×2,715 | 4,995×2,700×2,715 | 6,070×2,700×2,715 | 4,995×2,700×2,715 |
機械質量 | kg | 13,450 | 14,750 | 17,100 | 15,050 | 17,400 | 16,800 |
区分 | 項目 | 単位 | INTEGREX i-450H 1000U | INTEGREX i-450H 1500U | INTEGREX i-450H 2500U | INTEGREX i-450H S 1500U | INTEGREX i-450H S 2500U | INTEGREX i-450H ST 1500U |
|---|---|---|---|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック |
種類 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | ||
制御装置 | ー | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | MAZATROL SmoothAi | |
加工能力 | 振り | mm | Φ 670 | Φ 670 | Φ 670 | Φ 670 | Φ 670 | Φ 670 |
最大加工径 | mm | Φ 670 | Φ 670 | Φ 670 | Φ 670 | Φ 670 | Φ 670 | |
最大加工長さ | mm | 1,011 | 1,519 | 2,500 | 1,519 | 2,500 | 1,519 | |
移動量 | X軸移動量 | mm | 695 | 695 | 695 | 695 | 695 | 695 |
Y軸移動量 | mm | 300 | 300 | 300 | 300 | 300 | 300 | |
Z軸移動量 | mm | 1,077 | 1,585 | 2,566 | 1,585 | 2,566 | 1,585 | |
主軸 | チャックサイズ | インチ | 12 | 12 | 12 | 12 | 12 | 12 |
主軸回転速度 | min⁻¹ | 3,300 | 3,300 | 3,300 | 3,300 | 3,300 | 3,300 | |
第2主軸回転速度 | min⁻¹ | － | － | ー | 4,000 | 4,000 | 4,000 | |
ミル主軸回転速度 | min⁻¹ | 12,000 | 12,000 | 12,000 | 12,000 | 12,000 | 12,000 | |
設置仕様 | 機械寸法（W×D×H） | mm | 4,175×2,700×2,715 | 4,995×2,700×2,715 | 6,070×2,700×2,715 | 4,995×2,700×2,715 | 6,070×2,700×2,715 | 4,995×2,700×2,715 |
機械質量 | kg | 13,750 | 15,050 | 17,400 | 15,350 | 17,700 | 17,100 |
