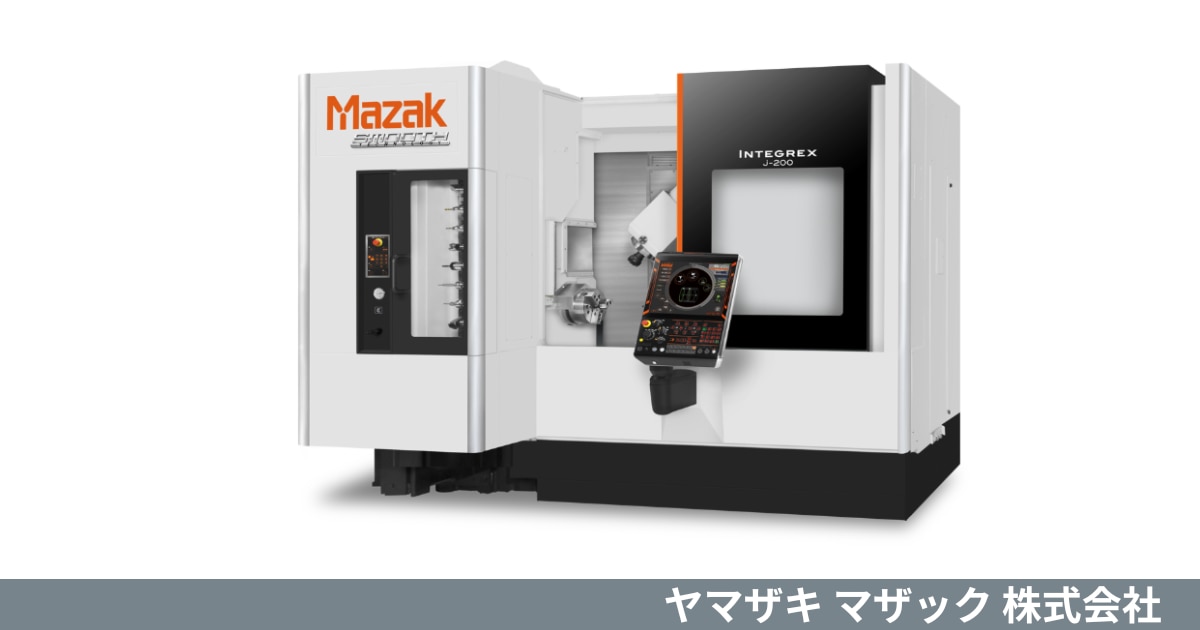

ヤマザキ マザック 複合加工機 INTEGREX j シリーズ

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  シリーズ名  : INTEGREX jシリーズ
  製品カテゴリ  :  複合加工機
  関連リンク: メーカーHP

1スピンドルで旋削もミーリングもおまかせ!段取り替えも減らせて、高精度な加工が1台でできます。

概要

INTEGREX jシリーズは、1スピンドルミル主軸により、タレット旋盤では難しかった複雑な形状の加工も、1本の工具であらゆる方向からアプローチできるため、使用する工具の本数を少なくできます。

タレット旋盤とロータリーテーブル付きマシニングセンタの2台分の工程を1台で完了させることができ、何度も行っていた段取り替えの手間を省きます。機械前面に配置されたツールマガジンは、標準で20本、オプションで36本または72本もの工具を収納可能で、段取り作業の効率がぐんとアップします。

Y軸ストロークが260 mm、X軸ストロークが615 mmと、大きな加工エリアを確保。さらに、テールストックは退避ストロークを持ち、刃物台がどのような角度でも干渉しないため、段取り作業効率が向上します。

高精度インデックスカップリングにより、安定した高精度な位置決めと加工が実現。品質への不安も解消されます。また、Aiサーマルシールドが温度変化による刃先位置のずれを抑えるので、連続加工でも安心です。CNC装置には、使いやすさを追求したMAZATROL SmoothGを搭載しています。

特徴

  • 1スピンドルミル主軸により、タレット旋盤の制約を解決
    従来のタレット旋盤では工具の取り付け方向が限られていましたが、本シリーズでは、ミル主軸が多方向に割出し可能なため、1本の工具で外径、端面、斜めなど、様々な加工が可能です。これにより、特殊な工具を多数用意する必要がなくなり、コストダウンにもつながります。

  • 1台の機械で全工程を完結
    従来は、旋盤での加工が終わったら、別のマシニングセンタにワークを移し替えていた工程も、本機なら1台でまとめて加工できます。段取り替えの時間が大幅に削減できるうえ、ワークの精度も安定するため、非常に効率的な生産が実現。

  • 使いやすさを追求したCNC装置
    最新のCNC装置MAZATROL SmoothGを搭載。スマートフォンやタブレットのような直感的な操作感で、プログラミングも簡単に行えます。3Dモデルを使った加工シミュレーション機能など、ミスを防ぐための機能も充実しており、安心した作業環境を提供します。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

INTEGREX j-300
650U

INTEGREX j-300
1200U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

種類

横形複合加工機

横形複合加工機

制御装置

MAZATROL SmoothG

MAZATROL SmoothG

加工能力

振り

mm

Φ 640

Φ 640

最大加工径

mm

Φ 500

Φ 500

最大加工長さ

mm

629

1,165

移動量

X軸移動量

mm

615

615

Y軸移動量

mm

260

260

Z軸移動量

mm

695

1,231

主軸

チャックサイズ

インチ

10

10

主軸回転速度

min⁻¹

4,000

4,000

ミル主軸回転速度

min⁻¹

12,000

12,000

設置仕様

機械寸法(W×D×H)

mm

3,840×2,705×2,720

4,830×2,705×2,720

機械質量

kg

12,300

14,200

区分

項目

単位

INTEGREX j-400
650U

INTEGREX j-400
1200U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

種類

横形複合加工機

横形複合加工機

制御装置メーカー

MAZATROL SmoothG

MAZATROL SmoothG

加工能力

振り

mm

Φ 640

Φ 640

最大加工径

mm

Φ 500

Φ 500

最大加工長さ

mm

629

1,165

移動量

X軸移動量

mm

615

615

Y軸移動量

mm

260

260

Z軸移動量

mm

695

1,231

主軸

チャックサイズ

インチ

12

12

主軸回転速度

min⁻¹

3,300

3,300

ミル主軸回転速度

min⁻¹

12,000

12,000

設置仕様

機械寸法(W×D×H)

mm

4,130×2,705×2,720

5,130×2,705×2,720

機械質量

kg

12,600

14,500
