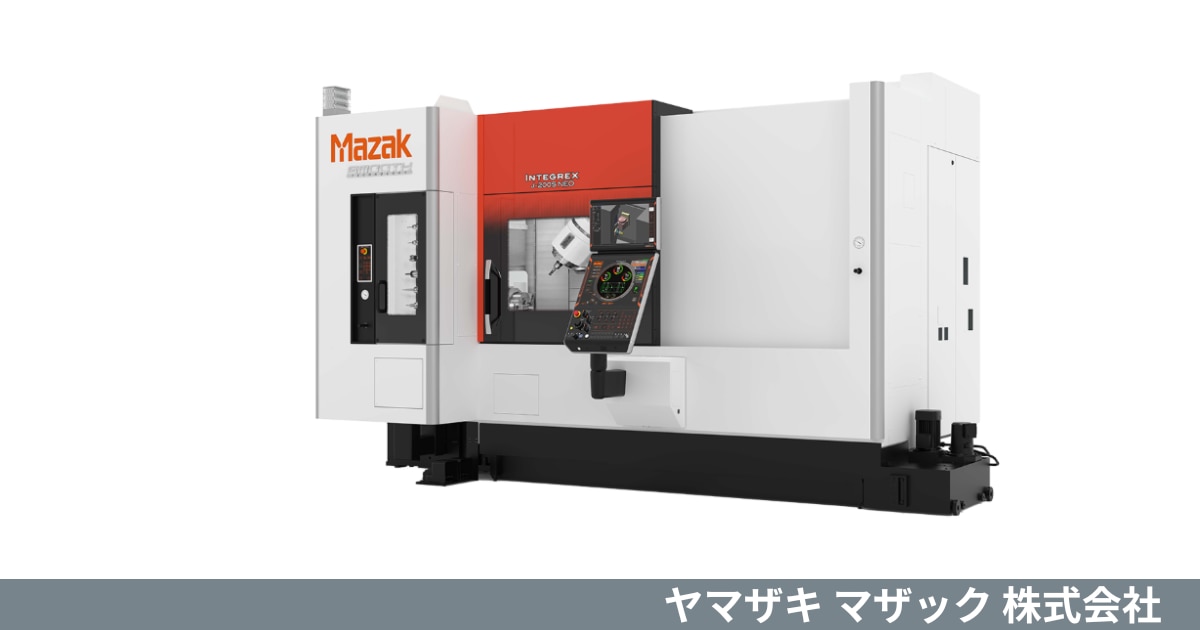

ヤマザキ マザック 複合加工機
製品情報
基本情報
メーカー名 ： ヤマザキ マザック
シリーズ名 ： INTEGREX j-200 NEO シリーズ
製品カテゴリ ： 複合加工機
関連リンク： メーカーHP
高生産性と環境負荷低減技術を両立した複合加工機です。1スピンドルミル主軸とB軸1°割出しで多様な加工に対応し、サイクルタイム削減や環境性能向上を実現しています。
概要
INTEGREX j-200 NEOは、高生産性と環境負荷低減技術を両立させた高性能工作機械、NEOシリーズの複合加工機エントリーモデルです。ミル主軸と旋削主軸を強化することで、サイクルタイムの削減を可能にしました。また、進化した熱変位補正により、安定した加工精度を実現しています。環境性能としては、消費・回生電力を「見える化」し、機器を省エネ制御するエナジーセーバーを搭載。さらに、協働ロボットセルEz LOADERとの組み合わせにより、自動化の導入も容易に行えます。多様なワークに対応できるよう、高生産性を実現するハイパフォーマンス仕様も準備されています。
特徴
- 1スピンドルミル主軸により1本の工具であらゆる方向から切削でき、使用工具本数を削減
ミル主軸は1°ごとに割出しができるため、1本のツールで外径加工、端面加工、斜め加工といった多面加工を効率よく行うことが可能です。第2主軸仕様でも同様に1本のツールを兼用できるため、工具本数の削減や工程集約、サイクルタイムの短縮が容易になります。 - B軸は1°割出しで、多彩な加工に対応
B軸が1°単位で割出し可能なため、多彩な加工に対応できるのが特長です。より柔軟な角度での加工ができるため、複雑な形状のワークや多面加工もスムーズに進められます。
また、ハイパフォーマンス仕様では、さらに細かい0.0001°割出しで、多様なワークに高精度で対応可能。精密加工の幅が大きく広がります。 - 旋削主軸には高出力・高トルクのビルトインモータを採用
旋削主軸には、高出力・高トルクのビルトインモータが採用されています。これにより、優れた加工能力を発揮し、効率的な切削加工を実現。
さらに、ハイパフォーマンス仕様では18.5kW、326N・mと、より一層高出力・高トルクとなり、生産性のさらなる向上が期待できます。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | INTEGREX j- | INTEGREX j- | INTEGREX j- | INTEGREX j- | INTEGREX j-200S NEO | INTEGREX j-200S NEO |
|---|---|---|---|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック |
種類 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | 横形複合加工機 | ||
制御装置 | ー | MAZATROL SmoothG | MAZATROL SmoothG | MAZATROL SmoothG | MAZATROL SmoothG | MAZATROL SmoothG | MAZATROL SmoothG | |
加工能力 | 振り | mm | Φ530 | Φ530 | Φ530 | Φ530 | Φ530 | Φ530 |
最大加工径 | mm | Φ500 | Φ500 | Φ500 | Φ500 | Φ500 | Φ500 | |
最大加工長さ | mm | 500 | 1,016 | 500 | 1,016 | 910 | 910 | |
移動量 | X軸移動量 | mm | 450 | 450 | 450 | 450 | 450 | 450 |
Y軸移動量 | mm | 200 | 200 | 200 | 200 | 200 | 200 | |
Z軸移動量 | mm | 550 | 1,060 | 550 | 1,060 | 960 | 960 | |
主軸 | チャックサイズ | インチ | 8 | 8 | 8 | 8 | 8 | 8 |
主軸回転速度 | min⁻¹ | 5,000 | 5,000 | 5,000 | 5,000 | 5,000 | 5,000 | |
第２主軸回転速度 | min⁻¹ | ー | ー | ー | ー | 5,000 | 5,000 | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,990 × 2,420 × 2,580 | 3,790 × 2,420 × 2,580 | 2,990 × 2,420 × 2,580 | 3,790 × 2,420 × 2,580 | 3,790 × 2,420 × 2,580 | 3,790 × 2,420 × 2,580 |
機械質量 | kg | 7,700 | 9,000 | 8,300 | 9,600 | 9,500 | 10,100 |
