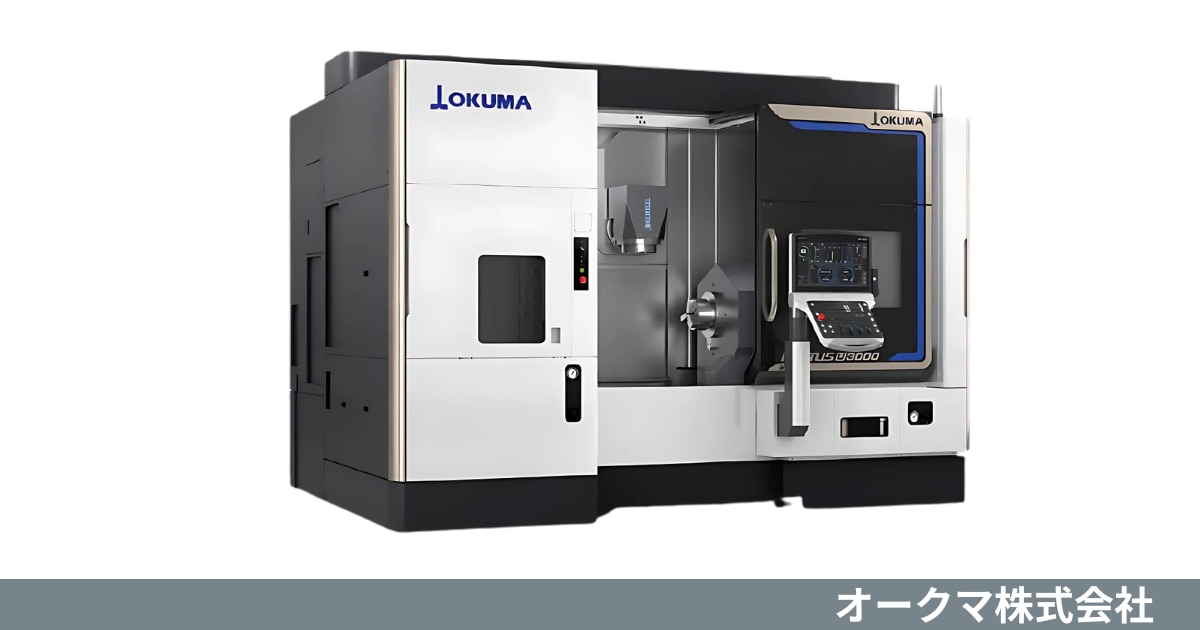

オークマ 複合加工機 MULTUS Uシリーズ

製品情報

基本情報

  メーカー名  :  オークマ
  シリーズ名  :MULTUS Uシリーズ
  製品カテゴリ  :  複合加工機


  高精度、高剛性、高機能、工程集約、そして環境対応
  すべての要求を1台に凝縮した究極の複合加工機

概要

MULTUS Uシリーズは、高精度、高剛性、高機能に加え、工程集約と環境対応といった現代の製造業が求める要求を一台に凝縮した複合加工機です。
ミーリングでも旋削でも最高の加工能率を発揮し、複雑な形状の部品加工においてもその能力を最大限に引き出します。
機械デザインを一新した新世代CNC OSP-P500を搭載した、複合加工機の枠を超えた工程集約を実現する。
あらゆる方向からフレキシブルな加工を実現し、計測までを機上でこなすことが可能。ユーザーの多様なニーズに応える、幅広いラインナップが特徴。

特徴

  • あらゆる方向からフレキシブルな加工
    広いY軸ストロークと高剛性コラム移動式構造により、Y軸全域で強靭な削りが可能です。
    また、B軸240°の広い旋回範囲によって、メイン主軸、対向主軸ともに同等の加工領域を持ち、複雑な形状の部品加工に柔軟に対応。
    NC-B軸仕様では、バックラッシュゼロのローラギヤカムを採用し、高精度同時5軸加工も実現しています。

  • ミーリングでも旋削でも最高の加工能率
    難削材の高能率加工も可能な高い加工能力を有しており、S45Cのエンドミル加工で604cm³/minの切削量を誇ります。
    メイン主軸、対向主軸ともに高精度な割り出しを可能とする高精度C軸を標準採用。
    さらに、ミーリングの重切削を可能にする保持機構により、高精度と高能率加工の両立を達成しています。

  • 加工時間を最短にする2サドル構成
    上刃物台仕様と上+下刃物台仕様を選択可能で、2サドル構成により同時加工や工具の持ち替え時間の短縮が可能となり、大幅なサイクルタイムの削減に貢献します。
    これにより多工程にわたる加工を一台で集約し、生産性の向上に大きく寄与。
    複雑な部品加工においても効率的な生産を実現します。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

MULTUS U3000

MULTUS U4000

MULTUS U5000

基本情報

メーカー

オークマ

オークマ

オークマ

制御装置

OSP-P500S

OSP-P500S

OSP-P500S

加工能力

振り

mm

φ650

φ650

φ650

最大加工径

mm

φ650

φ650

φ650

最大加工長さ

mm

1500

1500

1500

心間距離

mm

1,000、1,500

1,500、2,000

1,500、2,000、3,000

最大ワークサイズ

mm

-

-

-

移動量

X軸移動量

mm

645

695

695

Y軸移動量

mm

250(±125)

300(±150)

300(±150)

Z軸移動量

mm

1,600

1,600

1,600

主軸

チャックサイズ

インチ

-

-

-

主軸回転速度

min⁻¹

5,000

4,200

3,000

主軸端形状

-

A2-6

A2-8

A2-11

設置仕様

機械寸法(W×D×H)

mm

5,425×2,995×2,955

5,425×2,995×2,955

5,530×2,995×2,955(3090)

機械質量

kg

16,500

17,000

17,300

※MULTUS U3000:心間1500時
※MULTUS U4000:心間1500時
※MULTUS U5000:心間1500時
