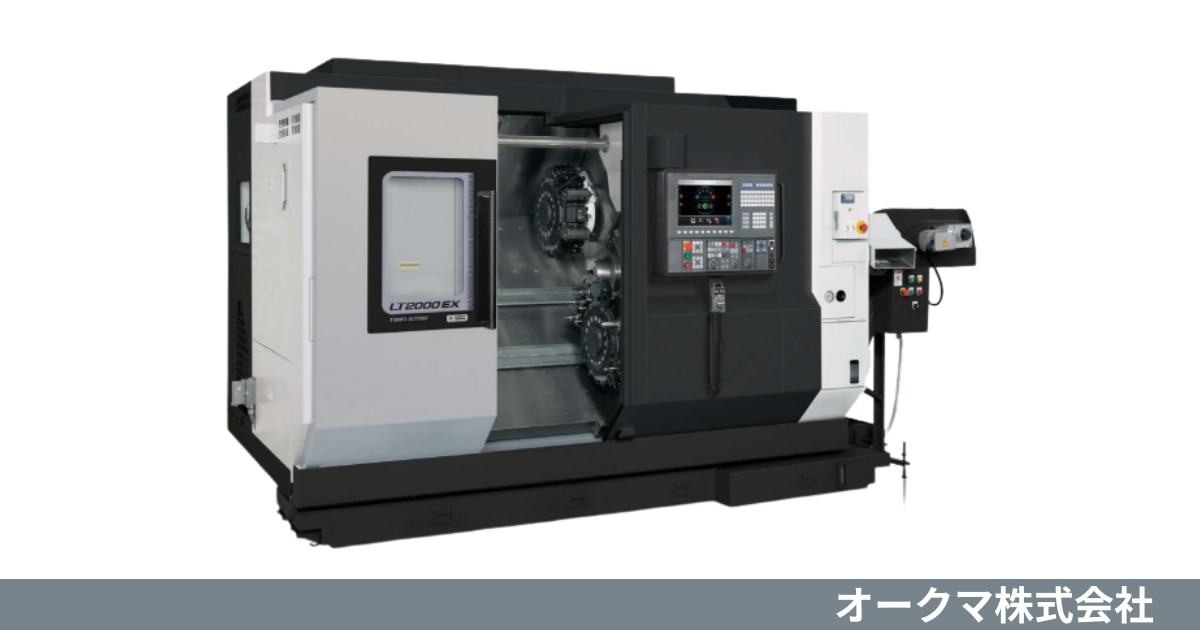

オークマ 対向主軸ターニングセンタ
製品情報
基本情報
メーカー名 ： オークマ
シリーズ名 ： TWIN STAR LT EX シリーズ
製品カテゴリ ： 旋盤
左右主軸と上下刃物台による1マシン全加工で、工程集約と時間短縮を実現。
多様な仕様で自動化にも対応し、最高の生産性を追求。
概要
TWIN STAR LT EX シリーズは、左右主軸と上下刃物台による1マシン全加工により、理想的な1・2工程のバランスを実現する対向主軸ターニングセンタです。
裏表両面加工においても、ローダと組み合わせることで自動化を促進し、工程集約に貢献します。
左右同能力主軸による高能率加工に加え、上下ともにV16刃物台を採用することで、複雑な形状、多工程加工、多品種生産に対応。
豊富なラインナップが用意されており、上下3基の刃物台による同時加工や上下Y軸同時加工など、用途に合わせた仕様選択が可能。
特徴
- 理想的な1・2工程のバランスを実現
高精度ビルトインモータを搭載した左右主軸は、C軸同期制御によって主軸回転中にワークの受け渡しが可能です。
左右同能力の強力主軸と上下同能力の刃物台を備え、1工程と2工程のサイクルタイムバランスを最適化。
これにより、工程集約において大きな効果を発揮します。 - 豊富なラインナップでベストな生産体制を実現
上下3基の刃物台による同時加工、上下Y軸同時加工など、用途に合わせた多様な仕様を選択できます。
これにより、ユーザーの加工ニーズや生産体制に最適な機械構成を構築することが可能。 - 第3刃物台（特別仕様）でタクトタイム最小化
上部の左右刃物台と下刃物台による同時加工により、バランスの取れたサイクルタイムを実現し、加工時間を大幅に短縮できます。
特別仕様の第3刃物台は、より複雑な加工やさらなるタクトタイムの短縮を求める場合に有効な選択肢となります。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | LT2000EX | |
|---|---|---|---|---|
2刃物台仕様 | 3刃物台仕様 | |||
基本情報 | メーカー | ー | オークマ | オークマ |
制御装置 | ー | OSP-P300LA | OSP-P300LA | |
加工能力 | 振り | mm | φ400 | φ400 |
最大加工径 | mm | φ210 | φ210 | |
最大加工長さ | mm | 130 | 130 | |
心間距離 | mm | - | - | |
最大ワークサイズ | mm | - | - | |
移動量 | X軸移動量 | mm | XA、XB:205 (+175～-30) | XA、XB、XC:205 (+175～-30) |
Y軸移動量 | mm | - | - | |
Z軸移動量 | mm | ZA、ZB:700 W:730 | ZA、ZC:400 ZB:730、W:760 | |
主軸 | チャックサイズ | インチ | 6 | 6 |
主軸回転速度 | min⁻¹ | 6,000 | 6,000 | |
主軸端形状 | - | φ140フラット | φ140フラット | |
設置仕様 | 機械寸法（W×D×H） | mm | 側方排出:3,745×2,464×2,285 | 側方排出:3,745×2,464×2,285 |
機械質量 | kg | 8,500 | 9,300 | |
※仕様展開有(２刃物台：1MY、2MY
3刃物台：2MY、3MY)
区分 | 項目 | 単位 | LT3000EX | |
|---|---|---|---|---|
2刃物台仕様 | 3刃物台仕様 | |||
基本情報 | メーカー | ー | オークマ | オークマ |
制御装置 | ー | OSP-P300LA | OSP-P300LA | |
加工能力 | 振り | mm | φ550 | φ550 |
最大加工径 | mm | φ350 | φ350 | |
最大加工長さ | mm | 200 | 200 | |
心間距離 | mm | - | - | |
最大ワークサイズ | mm | - | - | |
移動量 | X軸移動量 | mm | XA、XB:255 (+225～-30) | XA、XB、XC:255 (+225～-30) |
Y軸移動量 | mm | - | - | |
Z軸移動量 | mm | ZA、ZB:930 W:940 | ZA、ZC:480、ZB:930、 W:940 | |
主軸 | チャックサイズ | インチ | 8 | 8 |
主軸回転速度 | min⁻¹ | 5,000 | 5,000 | |
主軸端形状 | - | JIS A2-6 | JIS A2-6 | |
設置仕様 | 機械寸法（W×D×H） | mm | 側方排出:4,504×2,750×2,650 | 側方排出:4,504×2,750×2,650 |
機械質量 | kg | 11,200 | 12,600 | |
※仕様展開有(２刃物台：1MY、2MY
3刃物台：2MY、3MY)
