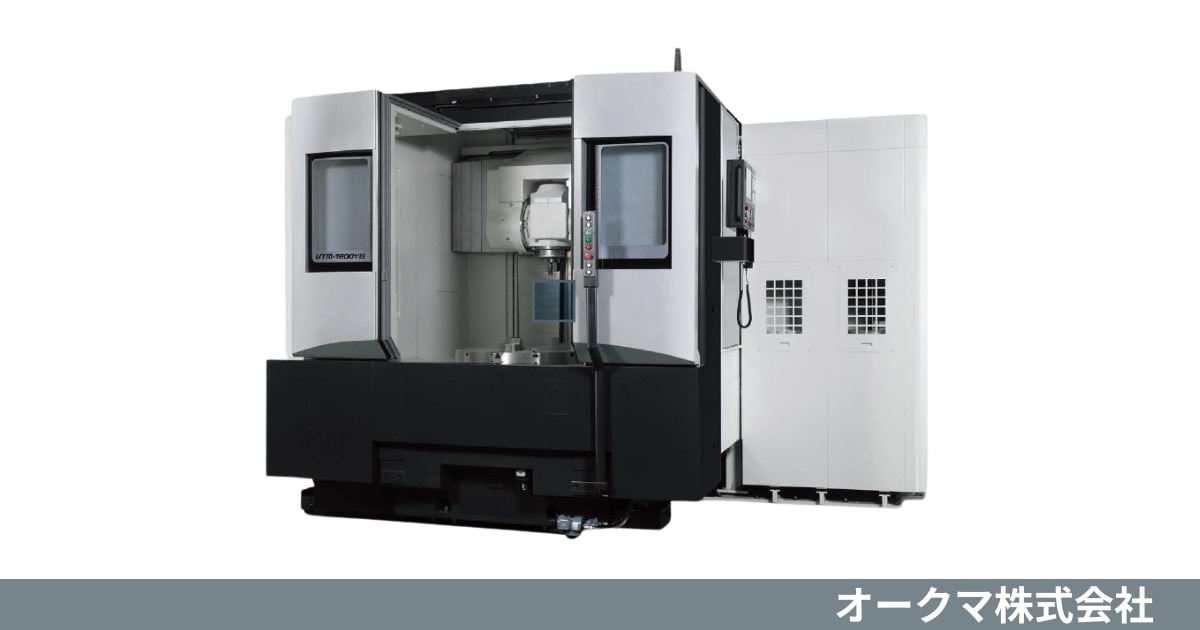

オークマ 5軸制御立形複合加工機
VTM-1200YB / VTM-2000YB

オークマのVTM-1200YBとVTM-2000YBは、旋削・傾斜面複合加工に対応する5軸制御立形複合加工機です。
大型複雑形状部品加工に適し、VTM-1200YBはベベルギヤ加工で専用機3機種分の工程集約が可能です。
高精度5軸加工により、省スペース化とリードタイム短縮に貢献します。

• 強力複合加工から高精度同時5軸加工までをカバーする工程集約機
  旋削、ミーリング、同時5軸制御により多様な加工を一台が可能。これにより工程統合、段取り削減、高精度化、そして省スペース化が可能になります。

  さらに、大型スパイラルベベルギヤ加工においても優れた性能を発揮。


• 難削材加工もこなす高い加工能力
  高出力主軸と高剛性構造により、難削材加工においても優れた性能を発揮します。
  VTM-2000YBの実績値として、S45C材で旋削6.5mm²、ミーリング1,000cm³/minの切削量を実現し、安定した重切削加工が可能です。


• 高い性能を発揮する優れた本体構造
  高剛性な一体構造コラムと主軸台固定式の採用により、安定した加工精度を確保しています。
  また、アンバランスワークにも対応する主軸構造を採用し、VTM-1200YBではφ260mm、VTM-2000YBではφ200mmとφ650mmのスラスト軸受で重いワークを安定保持。さらに、高速送り（32m/min）、高速ATC（12.5sec）/B軸割出し（2.4sec/90°）により生産性の大幅な向上を実現しています。
