加工精度とは？種類・精度の目安と「精度が出ない」ときの原因の切り分け方

• 図面どおりに削ったつもりが、測ってみると寸法が外れている。
• しかも毎回ではなく、特定のワークだけ、あるいは連続運転した後だけ外れる。
• 原因がつかめないまま工具を替えたり条件を触ったりして、時間だけが過ぎていく。

金属加工の現場では珍しくない場面です。

本記事では、加工精度とは何かという整理から始めて、図面の公差レベルごとに必要な工程の目安、そして精度が出ないときに何をどの順番で確認すればよいかまでをまとめます。旋盤やフライス盤で金属を削る現場を想定しています。

加工精度とは、図面どおりに仕上がっているかを示す指標

加工精度とは、図面で指定された寸法や形状に対して、実際に加工した部品がどれだけ近いかを表す指標です。

精度が出なければ、

• 組み付かない
• 手直しが増える
• 検査で弾かれる

という形でコストに跳ね返ります。

一方で必要以上に高い精度を狙えば、工程も時間も余計にかかります。加工精度は高ければよいものではなく、図面が求める範囲に収めるものです。

まずは代表的な4つの観点を押さえ、次に「どのレベルの公差なら何が必要になるのか」を整理します。原因の切り分け方は後半で解説します。

加工精度の種類（代表的な4つの観点）

加工精度は、代表的には次の4つの観点で整理されます。

現場で「精度が出ない」と言うとき、どれを指しているかで打ち手は変わります。
寸法が流れているのか、形が崩れているのか、面が荒いのか。
最初にここを分けるだけで、疑うべき範囲は狭まります。

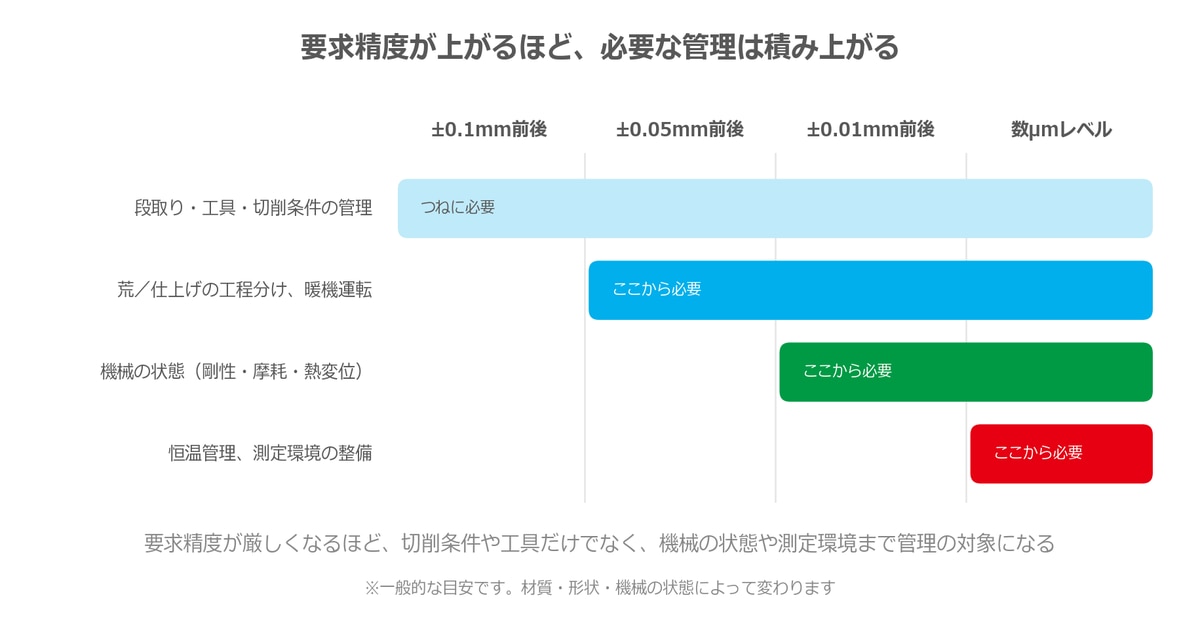

公差レベル別に見る、必要な加工精度と工程の目安

「この公差、うちで狙えるのか」
図面を受け取ったときに浮かぶのはこの疑問だと思います。おおまかな目安は次のとおりです。

※上の区分は一般的な目安です。材質・形状・機械の状態によって上下し、高精度機を使えば切削でも数μmを狙える場合があります。

図面では、すべての寸法に個別の公差を書くのではなく、普通公差をまとめて指示することがあります。
金属の除去加工などに用いる普通公差はJIS B 0405に規定されており、精級（f）・中級（m）・粗級（c）・極粗級（v）の4等級があります。図面の表題欄などに規格番号と等級を指示して適用し、許容差は基準寸法と等級によって異なります。等級は、部品に求められる機能と、その工場で通常得られる加工精度の両方をふまえて選びます。同規格の附属書にも、普通公差の値は工場の通常の加工精度の程度に対応したものである、という趣旨が示されています。

要求精度が厳しくなるほど、切削条件や工具だけでなく、機械の状態や熱変位、測定環境の影響も無視できなくなります。この関係が分かると、受注の判断も原因の見当も付けやすくなります。

なお、同じ切削でも機械の種類によって得意な形状は異なります。以下の記事もあわせてご覧ください。

フライス盤とマシニングセンタの違いをわかりやすく解説【初心者向け】
切削加工とは？種類・工作機械の違いと加工方法の選び方

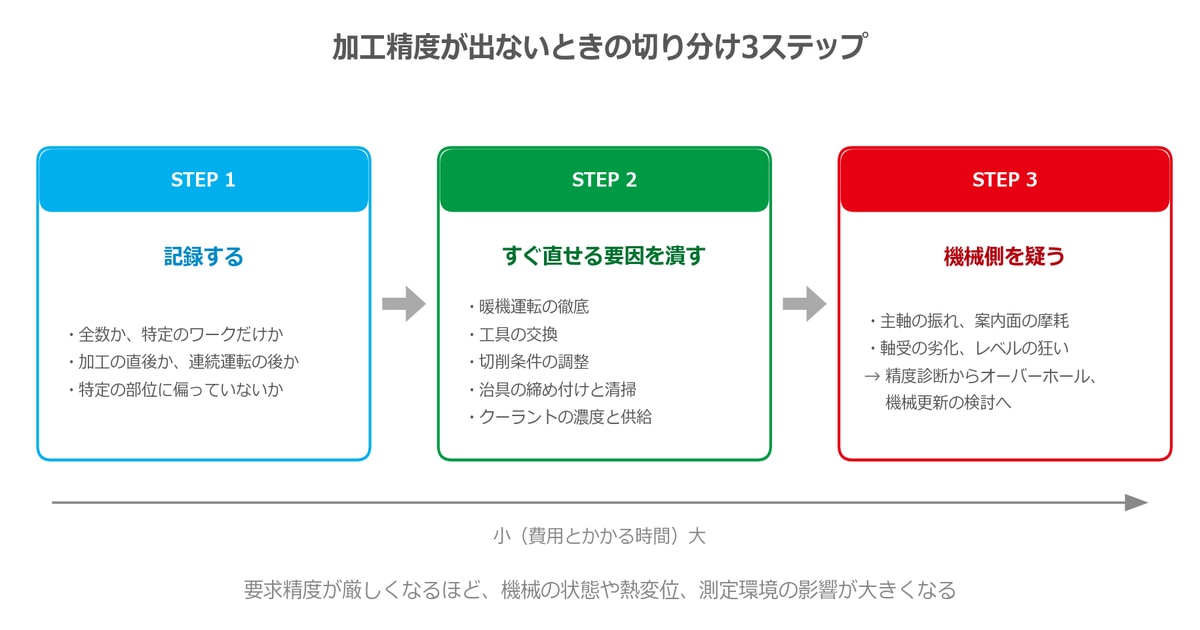

「加工精度が出ない」ときの原因の切り分け方

精度が出ないとき、思いついたところから触ると、何が効いたのか分からなくなります。要因を一覧で押さえたうえで、確認する順番を決めておくのが一番の早道です。

加工精度に影響する6つの要因と確認ポイント

要因ごとの詳しい解説は、以下の記事が参考になりますのであわせてご覧ください。

①工作機械の精度と剛性：【ブルーム・ノボテスト】機上測定ソフトウェア フォームコントロールX（エックス）
②熱変位：金属加工機械とは？金属の種類・加工方法・適した機械と注意点を整理
③工具の摩耗と選定：エンドミルの選び方マニュアル｜用途・材質・形状で迷わない選定ガイド
④切削条件：切削条件の決め方｜4要素の基本と現場での調整手順
⑤ワークの固定：治具とは？治工具との違い・種類・設計・導入効果まで
⑥切りくず・クーラント・測定：クーラント管理は必須！生産性と品質向上の鍵

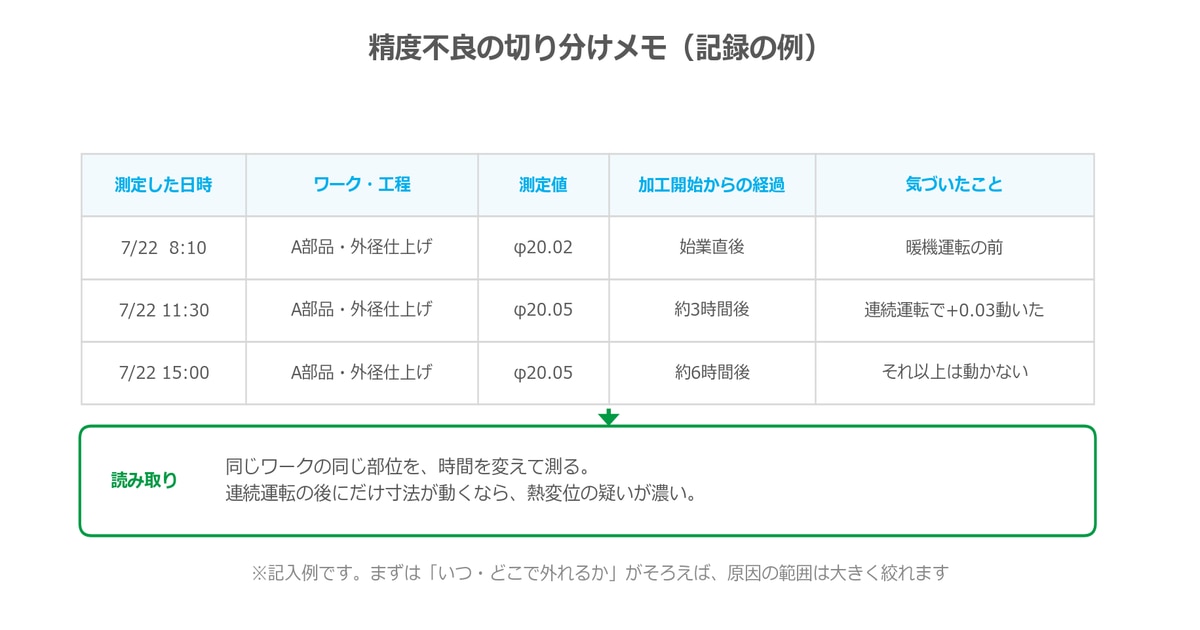

ステップ1｜いつ・どこで外れるかを記録する

最初にやるべきなのは、原因を推測することではなく記録することです。

• 全数で外れるのか、特定のワークだけか
• 加工開始の直後か、連続運転した後か
• 特定の部位や工程に偏っていないか

この3点を数日分そろえるだけで、疑うべき範囲は大きく絞れます。連続運転の後にだけ出るなら熱、特定の部位だけなら固定やたわみ、というように当たりが付きます。

JIS B 0405の附属書にも、工場は測定によって自社の通常の加工精度をつかみ、それが低下していないことを抜取りで調べておくとよい、という趣旨の記述があります。

記録は特別な取り組みではなく、精度を語るための前提だと言えます。

なお、記録をどこに残すかも決めておくと続けやすくなります。
精度不良のメモは手元のノート、設備の点検記録は別の用紙、というように置き場所が分かれていると、寸法が流れ始めた時期と、その機械の点検や修理の履歴を並べて見ることができません。

加工精度の記録は、不良記録や設備の点検記録と地続きです。
同じ機械の履歴としてまとめて残せていれば、精度の変化が工具や条件によるものか、機械の状態によるものかを後から突き合わせやすくなります。
異常の兆候に早く気づけるという点では、機械を長く使うことにもつながります。

記録の残し方については、以下の記事でも解説しています。

製造業の不良対策の重要性とは。原因を把握して不良の防止を図るには？
設備点検記録をデジタル化するメリット｜紙・Excelから脱却する実務ガイド

ステップ2｜すぐ直せる要因（表の②〜⑥）から潰す

次に、すぐに試せて元の条件に戻しやすいものから順に確認します。

• 暖機運転の徹底
• 工具の交換
• 切削条件の調整
• 治具の締め付けと清掃
• クーラントの濃度と供給

連続運転の後に寸法が動くなら、まず暖機運転と測定のタイミングを見直します。熱変位は機械の特性でもありますが、運用で抑えられる範囲は小さくありません。

この段階で直るケースは少なくありません。
設備を疑う前にここを丁寧にやることが、不要な投資を避けることにつながります。

ステップ3｜それでも直らないなら機械側（表の①）を疑う

条件も工具も段取りも見直したのに再現するなら、機械の状態を測る段階です。

• 主軸の振れ
• 案内面や送り系の摩耗
• 軸受の劣化
• レベルの狂い

前半で触れたとおり、要求精度が厳しくなるほど機械の状態が結果に効いてきます。ここまで来て初めて、オーバーホールや設備更新が選択肢に入ります。

加工精度を安定させる打ち手

現場の課題は、一度精度を出すことではなく、出し続けることです。
打ち手は、前提となる図面管理と、日々の運用、そして設備の3つに分かれます。

図面管理で「何を狙うか」をそろえる

加工精度は、図面どおりに仕上がっているかで決まります。その図面が正しく共有されていなければ、どれだけ精度よく削っても不良になります。

• 最新版の図面を使う
• 寸法・公差・基準面を明確にする
• 加工と検査で同じ版の図面を見る

設備や工具の管理が「狙った寸法を正確につくる」ためのものだとすれば、図面管理は「狙うものを間違えない」ためのものです。図面管理をすれば精度が上がるわけではありませんが、精度を管理するための前提になります。

詳しくは以下の記事で解説しています。

図面管理とは？製造業で求められる管理の基本と重要性

日々の運用で精度を維持する

• 暖機運転を習慣にする
• 同じワークの同じ部位を定点で測り、記録に残す
• 切りくずとクーラントを管理する
• 工具の寿命を本数や時間で区切る

いずれも大きな設備投資を伴わずに取り組めますが、再現性は目に見えて変わります。自社の通常の加工精度を数字で持てていると、異常が起きたときの判断も早くなります。

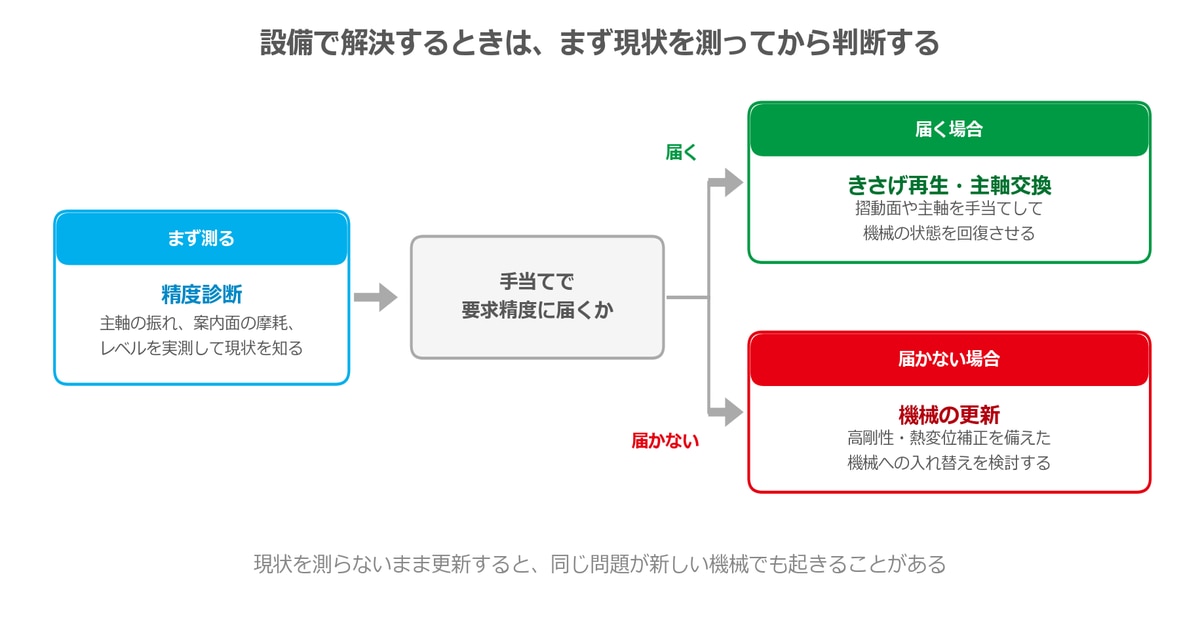

設備で解決する（精度診断・オーバーホール・機械更新）

運用で足りないときは設備側の対応になります。ただし、いきなり買い替えという話ではありません。

①まず精度診断で現状を測る。
②次に、摺動面のきさげ再生や主軸の交換で機械の状態を戻せないかを検討する。更新より改善で解決できる場合もあります。
③それでも図面の要求に届かないなら、高剛性で熱変位補正を備えた機械への更新を検討する。

この順で考えると、投資の判断もしやすくなります。

加工精度について、「現在ある機械でどこまで狙えるのかを確認したい」「課題になっているんだけどどうしたら？」という段階から、私たち山善にぜひご相談ください。

加工精度に関するよくある質問

Q. 加工精度が低いとどうなりますか。

手直しや再加工、検査での不合格という形で、コストと納期に跳ね返ります。

Q. 研削加工やワイヤーカットでは、どこまでの精度を狙えますか。

機械や材質、形状、要求する表面粗さによって異なります。数μmレベルの精度が求められる場合は、精密切削のほか、研削や放電加工なども含めて仕上げ工程を検討します。

Q. 精度が出ないとき、最初に確認することは何ですか。

いつ、どこで外れるのかの記録です。原因を推測する前に、再現性を押さえてください。

まとめ｜加工精度は「加工条件」と「機械の状態」の両輪で決まる

「精度が出ない」と言うときは、寸法・形状・表面粗さ・角度や姿勢のどれを指しているかを分けることが出発点になります。

精度が厳しくなるほど、条件や工具だけでなく、機械の状態や測定環境まで管理の対象になります。だからこそ、原因を切り分けるときも「記録する → すぐ直せる要因を潰す → 機械側を疑う」という順番が効いてきます。

まずは、いつ・どこで外れるのかを記録するところから始めてみてください。自社の通常の加工精度を数字で持てれば、受ける図面の判断も、設備に手を入れるかどうかの判断も変わってきます。
